Перфорований кабельний лоток: призначення, монтаж і правила встановлення

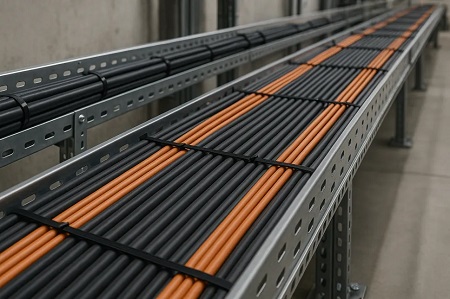

Перфорований лоток для кабелю – це металевий (інколи пластиковий) елемент кабельної траси, який використовується для прокладання, підтримки та впорядкування проводів у будівлях і на промислових об’єктах. Завдяки отворам по всій площині лотка забезпечується краща вентиляція, знижується ризик перегріву кабелів, а також спрощується кріплення стяжок і додаткових аксесуарів.

Такі системи на tf-k.ua застосовують у серверних, торгових центрах, офісах, житлових комплексах, виробничих цехах і на об’єктах інфраструктури. Перфорація допомагає швидше виконувати монтаж, робити відгалуження та організовувати кабельні пучки без зайвого свердління й доробок на місці.

Конструкція та призначення перфорованого лотка

Перфорований лоток складається з основи (дна) та бортів, які утримують кабелі всередині траси. Найчастіше його виготовляють зі сталі з оцинкуванням або з покриттям, що підвищує стійкість до корозії. Вибір матеріалу та захисного шару залежить від середовища експлуатації: сухі приміщення, вологі зони, агресивні умови, зовнішній монтаж.

Переваги перфорації

• Охолодження: повітря циркулює навколо кабелів, що зменшує нагрів у щільних пучках.
• Зручність кріплення: отвори дозволяють фіксувати кабелі стяжками та кронштейнами без додаткових операцій.
• Гнучкість модернізації: простіше додавати нові лінії, робити відгалуження та розводку.
• Менша вага: у порівнянні з суцільними лотками за однакової жорсткості конструкції.

Де застосовують

Перфоровані лотки оптимальні для силових і слаботочних мереж, коли важливі вентиляція та швидкий монтаж: кабелі живлення, освітлення, мережеві лінії, системи безпеки, диспетчеризація, автоматизація. Для ділянок з високими вимогами до захисту від пилу або механічних впливів інколи купити лотки кабельні з кришкою або комбінують їх з іншими типами трас.

Підсумок: перфорований кабельний лоток і правильний монтаж

Перфорований кабельний лоток – практичне рішення для прокладання та впорядкування кабельних трас у промислових, комерційних і житлових об’єктах. Перфорація забезпечує кращу вентиляцію, полегшує кріплення та дає змогу швидко адаптувати маршрут під реальні умови на об’єкті.

Якісний результат монтажу визначається не стільки вибором лотка, скільки дотриманням технології: коректним розрахунком навантаження, правильним кроком опор, акуратним різанням і з’єднанням секцій, надійним заземленням металевих елементів та безпечним укладанням кабелю без перетискань і гострих кромок.

Ключові висновки

• Планування траси з урахуванням поворотів, переходів, резерву під розширення та доступу для обслуговування зменшує переробки й ризики.
• Опори та кріплення мають відповідати масі кабелів і умовам експлуатації; слабке кріплення – найчастіша причина провисань і деформацій.
• Секції та з’єднання повинні бути вирівняні, стягнуті штатними елементами та не створювати гострих країв, що пошкоджують ізоляцію.
• Заземлення/вирівнювання потенціалів для металевих лотків – обов’язкова вимога безпеки; контакт між секціями має бути надійним.
• Укладання кабелю виконуйте з дотриманням мінімального радіуса вигину, без надмірного натягу, із фіксацією стяжками/скобами та розділенням ліній за призначенням за потреби.

1. Перевірте відповідність фактичного монтажу проєкту (маршрут, висоти, відстані, вузли).
2. Огляньте кріплення, стики, кромки після різання та наявність захисту кабелю в місцях переходів.
3. Підтвердьте електробезпеку: заземлення, цілісність з’єднань, маркування трас і ліній.

Дотримання цих принципів забезпечує акуратну, безпечну та масштабовану кабельну систему, яка спрощує експлуатацію й модернізацію та зменшує ризик пошкодження кабелю протягом усього строку служби.
