Спиральный насос и его назначение в системах перекачки жидкостей

Насосное оборудование выбирают по типу перекачиваемой среды, требуемому давлению, производительности и допустимому уровню пульсаций потока. Среди объёмных машин особое место занимают решения, где жидкость перемещается в замкнутых полостях, что помогает точнее дозировать подачу и стабильнее удерживать параметры процесса.

Спиральный насос применяют там, где важны равномерность потока, бережное обращение со средой и предсказуемость характеристик при изменении вязкости. Его конструкция ориентирована на создание последовательных камер, которые перемещают продукт от зоны всасывания к зоне нагнетания без резких гидроударов.

Понятие и принцип работы

Спиральным называют насос объёмного типа, в котором перемещение жидкости обеспечивается изменением объёма рабочих полостей, формируемых элементами спиральной геометрии. В процессе вращения или орбитального движения создаются камеры, которые последовательно захватывают среду, изолируют её от обратного перетекания и транспортируют к выходу.

Ключевая особенность – непрерывное образование и смещение полостей, что снижает пульсации и облегчает работу с чувствительными продуктами. При этом фактическая подача зависит от скорости привода, зазоров, вязкости и перепада давления в системе.

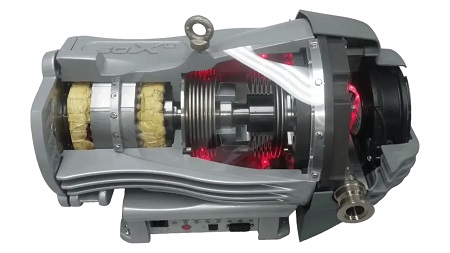

Основные узлы

• Корпус с каналами всасывания и нагнетания.
• Рабочая пара со спиральным профилем, формирующая перемещающиеся камеры.
• Привод (электродвигатель с редуктором или напрямую), задающий скорость и момент.
• Уплотнения, предотвращающие утечки и подсос воздуха.
• Опоры и подшипники, обеспечивающие стабильность геометрии и зазоров.

Принцип работы спирального механизма и создание потока

Спиральный насос формирует поток за счёт периодического изменения объёма замкнутых полостей, которые образуются между двумя спиралями: неподвижной и подвижной. Подвижная спираль совершает орбитальное движение без собственного вращения, поэтому рабочие камеры последовательно перемещаются от периферии к центру.

В процессе работы жидкость (или газ) захватывается на внешнем радиусе, затем переносится внутрь по траектории спиралей и одновременно сжимается или вытесняется по мере уменьшения объёма камер. Непрерывность переноса обеспечивается тем, что несколько камер работают параллельно, создавая более ровный поток по сравнению с поршневыми схемами.

Итог

Создание потока в спиральном механизме основано на последовательном захвате, переносе и вытеснении рабочей среды в замкнутых полостях, которые перемещаются от входа к выходу и уменьшаются в объёме. Благодаря этому насос обеспечивает устойчивую подачу, предсказуемое формирование давления и высокую повторяемость режима.

• Захват среды на периферии и изоляция в рабочих камерах.
• Перемещение камер к центру при орбитальном движении спирали.
• Уменьшение объёма камер и рост давления (или вытеснение при заданном напоре).
• Выход через центральный канал с минимальными пульсациями потока.
